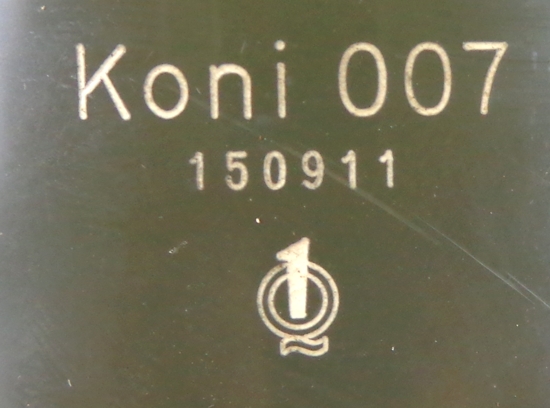

Kompensator-Nivellier Koni 007

Beschreibung

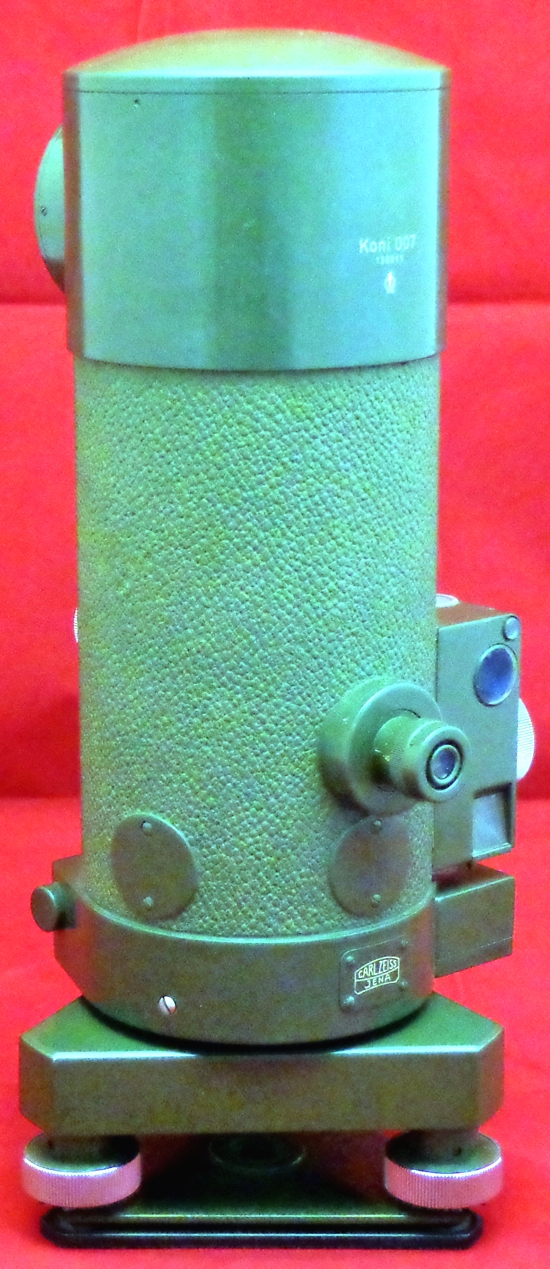

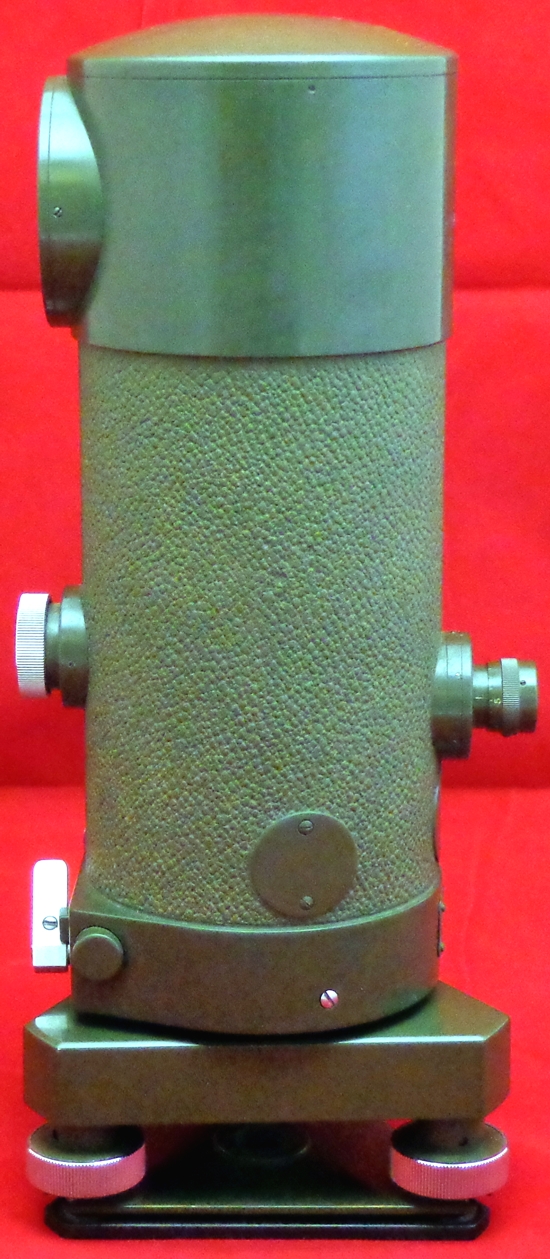

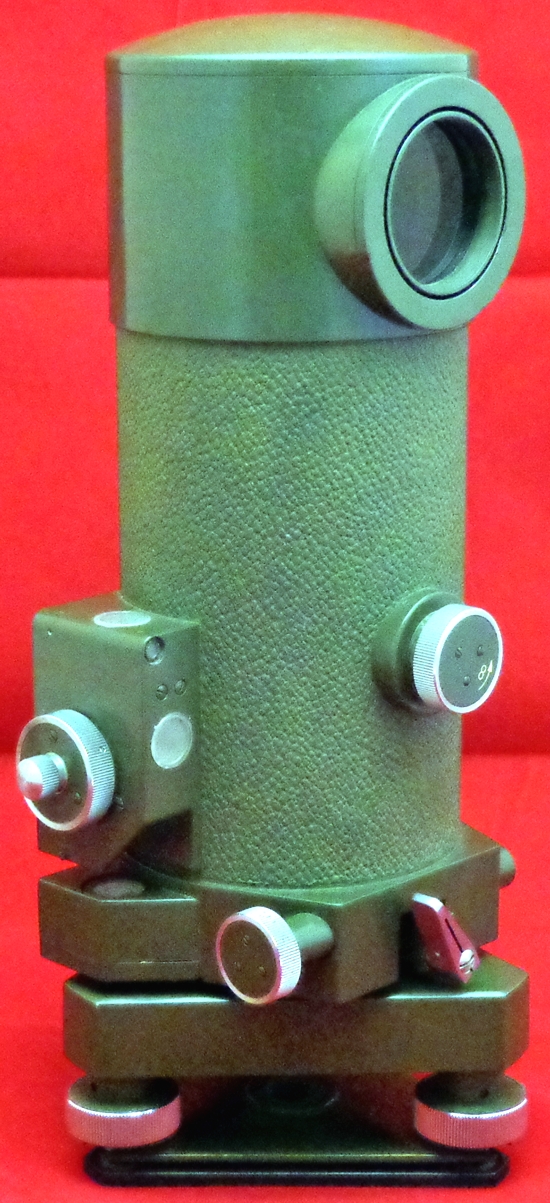

Kompensator-Nivellier Koni 007 ohne Horizontalkreis

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31,5-fach
Freie Objektivdurchmesser: 40 mm
Sehfeldwinkel: 1,3 °
kürzeste Zielweite: 2,2 m

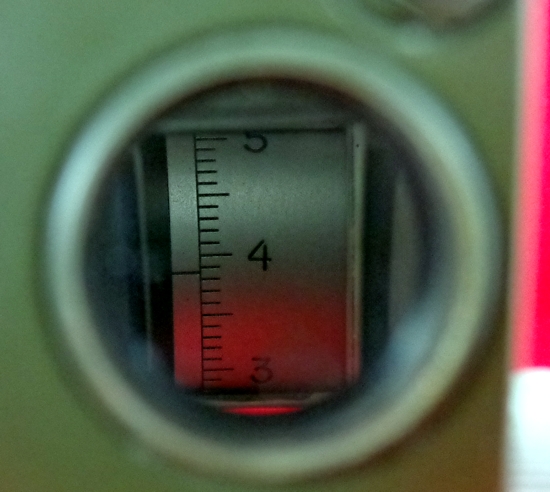

"Das Kompensator-Nivellier Koni 007 ist ein automatisches Nivellier, bei welchem die Ziellinie mit Hilfe eines hängenden Pendels innerhalb eines Kippbereiches von +/- 10 ' selbsttätig horizontiert wird. Es besitzt ein eingebautes Planplattenmikrometer mit einem Stellbereich von 5 mm. Dieses Planplattenmikrometer kann in Mittelstellung festgeklemmt werden.
Das Kompensator-Nivellier Koni 007 kann deshalb, bei Anwendung geeigneter Latten, für alle einschlägigen Arbeiten mittlerer bis hoher Genauigkeit verwendet werden.
Ohne Benutzung des Planplattenmikrometers wird bei mittleren Verhältnissen ein Mittlerer Fehler von +/- 2 ... +/- 3 mm für 1 km Doppelnivellement eingehalten, während mit Benutzung des Planplattenmikrometers und Verwendung von Präzisions-Nivellierlatten mit Invarband ein mittlerer Kilometerfehler von +/- 0,5 ... +/- 0,8 mm erreicht wird."

Quelle: Gebrauchsanleitung Kompensator-Nivellier Koni 007, Seite 4, Druckschriften-Nr. W 10-G108a-1

Funktionsfähiger Zustand, jedoch unjustiert.

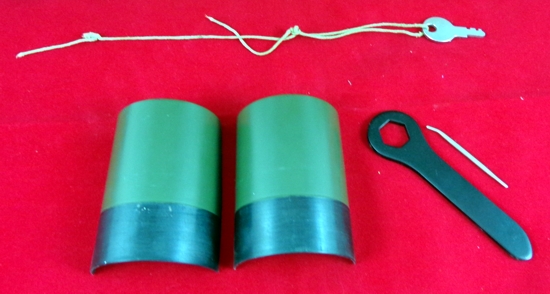

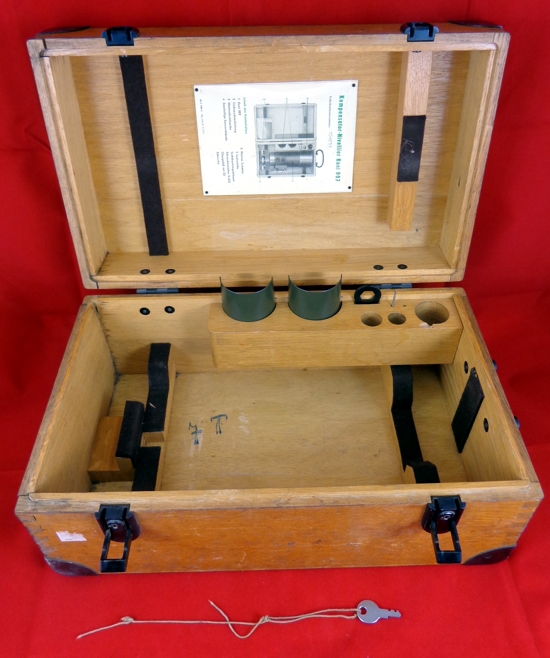

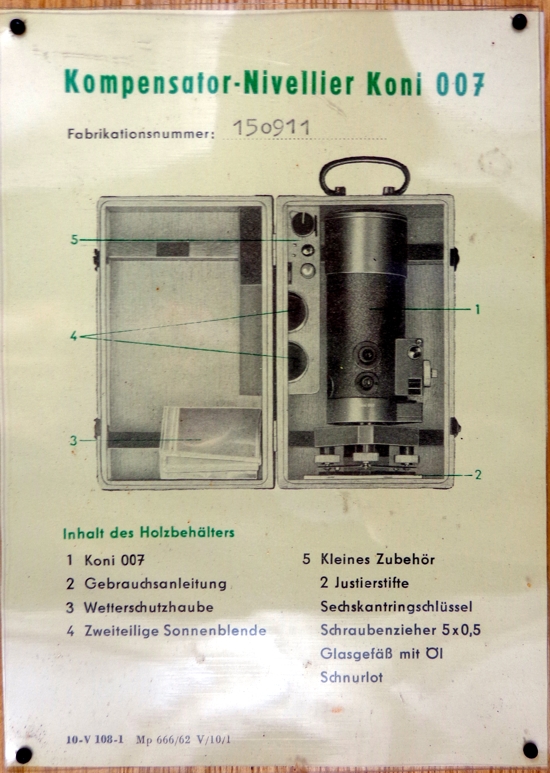

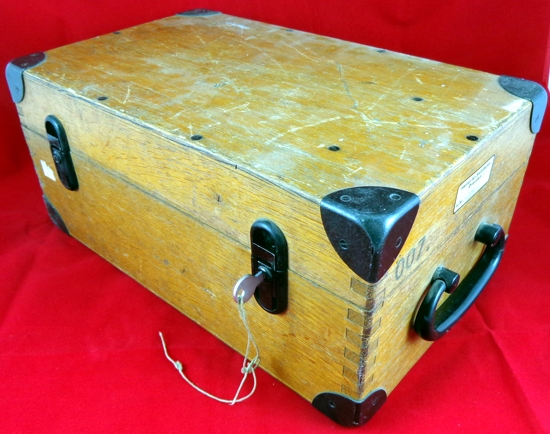

Mit originaler Holztransportbox, 2-teiliger Sonnenblende, Justierstift, Sechskant-Ringschlüssel und Schlüssel für die Transportbox (selten!).
