Hier präsentiere ich ein Kompensatornivellier Ni 020 A ohne Horizontalkreis.
Hier haben Sie die Möglichkeit, die gesamte Internetseite nach Begriffen zu durchsuchen. Dies soll Ihnen helfen, die gewünschten Informationen schnell und einfach zu finden.
Kompensatornivellier Ni 020 A ohne Teilkreis
| Beschreibung |
|
Kompensatornivellier Ni 020 A ohne Teilkreis und mit Dreifuss - Nummer 132519
Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31-fach Freier Objektivdurchmesser: 37,5 mm Mittl. Fehler für 1 km Doppelnivellement: +/-2 mm kürzeste Zielweite: 0,8 m Das Kompensatornivellier Ni 020 A ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:
Das Ni 020 A besitzt einen Dreifuss zur Horizontierung. Die schwarze Abdeckplatte über dem Kompensatorbereich überdeckt die Seitenwände des Gehäuses. Diese Version kam später, um ein Eindringen von Niederschlagswasser zu verhindern. Bei früheren Versionen lag der Deckel zwischen den Seitenwänden, so dass eine Fuge vorhanden war. Weiterhin besitzt dieses Instrument ein Rechtwinkelvisier zum Abstecken rechter Winkel.
Leider kann ich keine Aussage zum Herstellungsjahr anhand der Seriennummer machen. Mir ist die Systematik der Nummernvergabe für die Instrumente, die nach 1945 hergestellt wurden, leider nicht bekannt. Für entsprechende Hinweise zu dieser Thematik wäre ich sehr, sehr dankbar!
Das Gerät funktioniert tadellos, hat lediglich einige Gebrauchsspuren und ist nicht justiert.
Mit originaler Kunststofftransportbox, Sonnenblende, Schnurlot, Lattenrichter, Doppelwinkelprisma, Wetterschutzhaube, Bildteil der Gebrauchsanleitung, Schlüssel für die Transportbox sowie 2 Justierstiften.
|
 |
|
 |
|
 |
|
 |
|

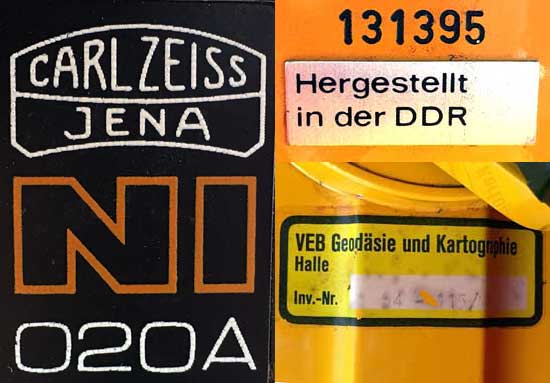

 Hersteller, Modellbezeichnung, Herstellungsnummer, Herstellerland, Inventarnummer |
|

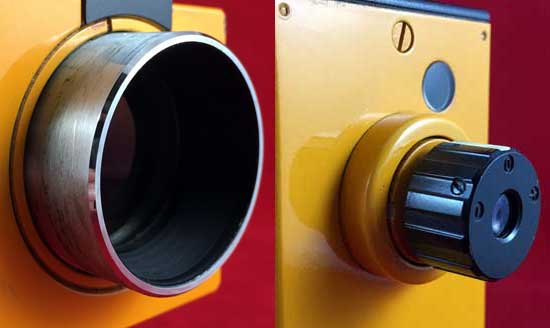

 Objektiv (l.), Fernrohrokular (r.) |
|

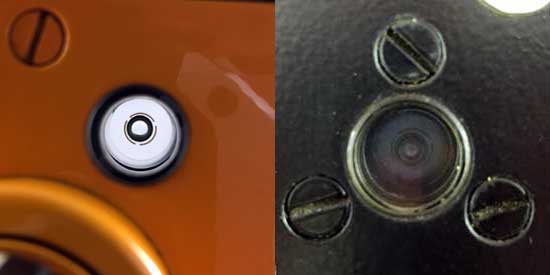

 Dosenlibelle rechts über dem Fernrohrokular (l.) und im Deckel (r.) |
|
 Fokussierrad (o.), Seitenfeintriebschraube (u.) |
|

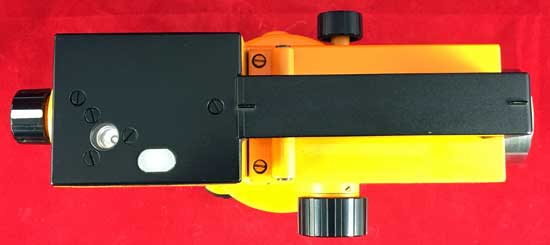

 Ansicht von oben |
|

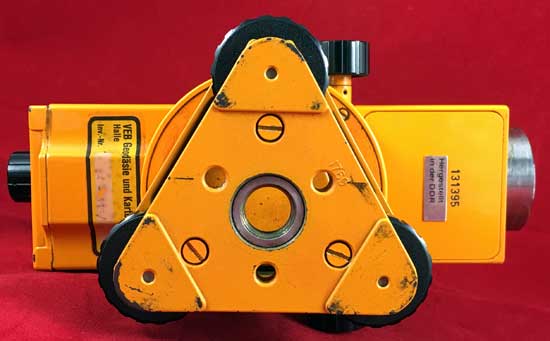

 Ansicht von unten |
|

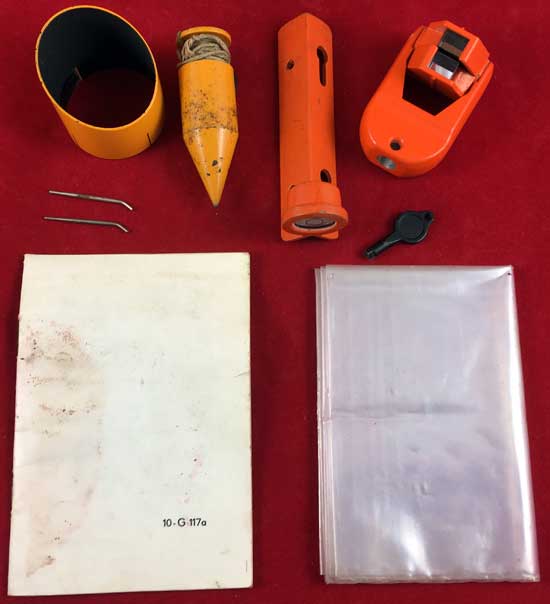

Das Zubehör
|
|

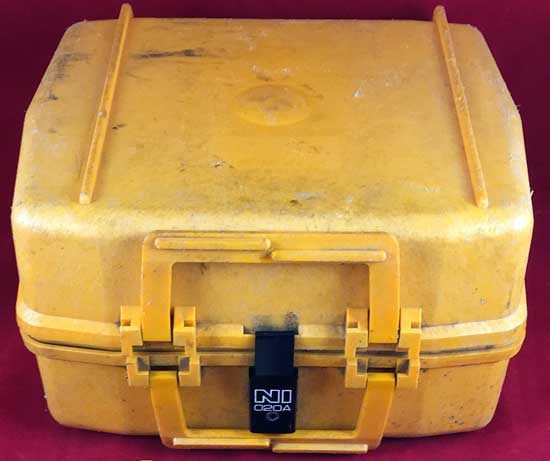

Die Kunststofftransportbox
|
|
