Kompensator Nivellier Ni 025 m. TK

Beschreibung

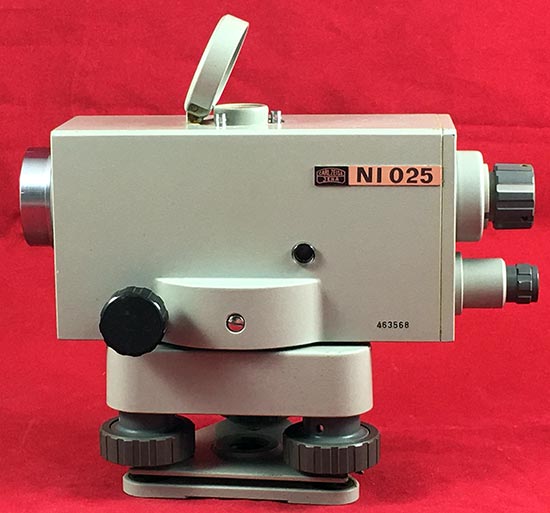

Kompensator-Nivellier Ni 025, mit Horizontalteilkreis - Seriennummer 463568

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 25-fach
Freier Objektivdurchmesser: 30 mm
Teilkreis horizontal: 400 gon
Mittl. Fehler für 1 km Doppelnivellement: +/-2,5 mm
kürzeste Zielweite: 1,5 m
Baujahr: ca. 1975

Das Kompensatornivellier Ni 025 ist für alle Nivellementsarbeiten geeignet, bei denen ein mittlerer Fehler bis zu +/- 2,5 mm für 1 km Doppelnivellement zulässig ist.
Hauptanwendungsgebiete sind:

Übertragung von Festpunkthöhen auf Baustellen
Flächennivellements sowie Längs- und Querprofilaufnahmen
Einwägungen im Großmaschinenbau
Nivellements Untertage

Dieses Ni 025 ist gut erhalten. Es ist voll funktionsfähig und fast mit dem kompletten originalem Zubehör sowie der Transportbox aus Metall vollständig erhalten. Sogar die originale Bedienungsanleitung, bestehend aus Text- und Bildteil ist noch vorhanden.

Es handelt sich höchstwahrscheinlich um eines der letzten in grauer Farbe lackierten Instrumente. Dies geht aus der Herstellungsnummer hervor. Das Baujahr 1975 leite ich aus einer Stempelung im Deckel des Zubehörkastens im Transportbehälter ab.





Nach dem Einspielen der Dosenlibelle ist das Instrument horizontiert. Die Feinhorizontierung übernimmt der im Innern befindliche Kompensator. Dadurch war ein sehr schnelles Arbeiten möglich.

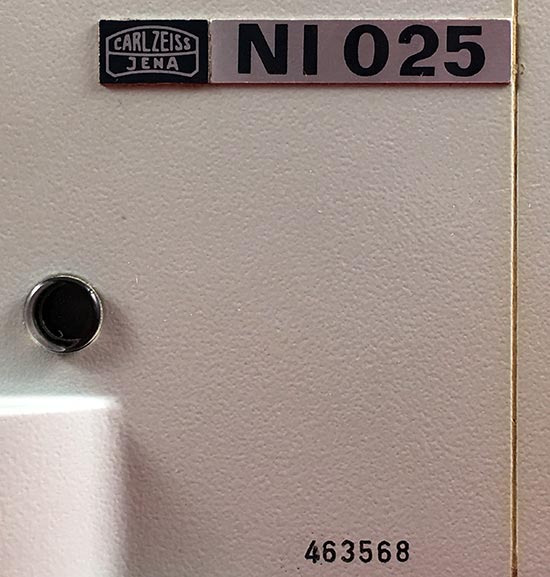

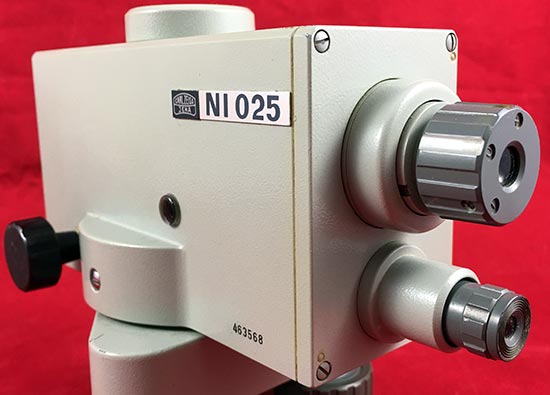

links oben die Herstellerbezeichnung, daneben die Modellbezeichnung und unten die Herstellungsnummer mittig links ist das Beleuchtungsfenster für den Teilkreis erkennbar

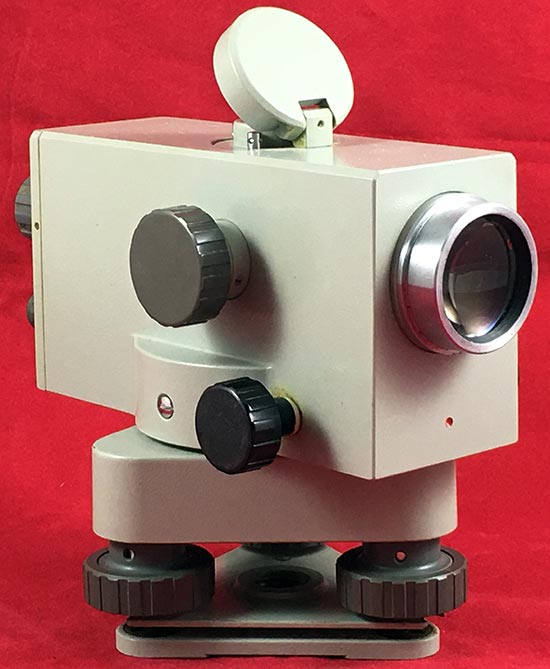

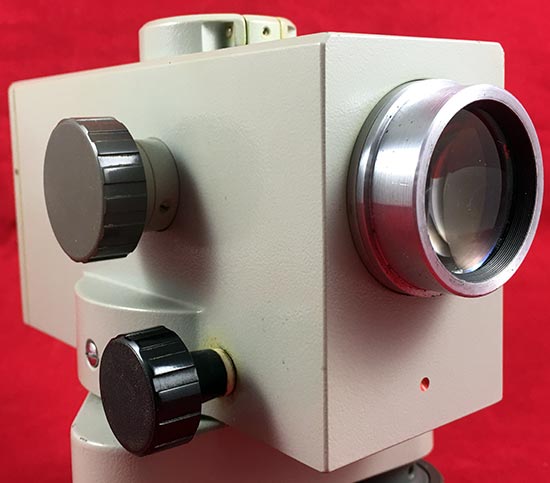

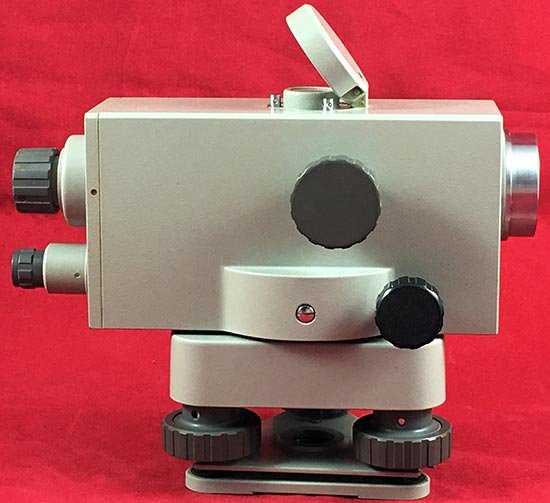

links oben der Fokussierknopf, unten der Feinstellknopf für die Seitenfeinbewegung

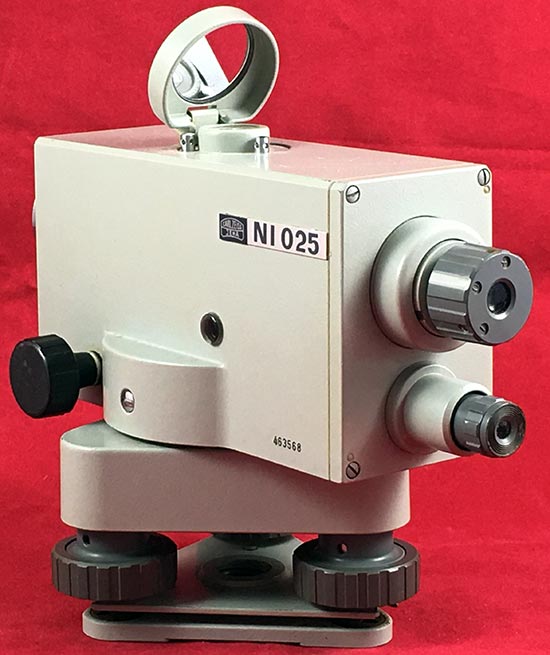

links unten der Feinstellknopf für die Seitenfeinbewegung, rechts oben das Fernrohrokular und rechts unten das Ablesemikroskop für den Teilkreis

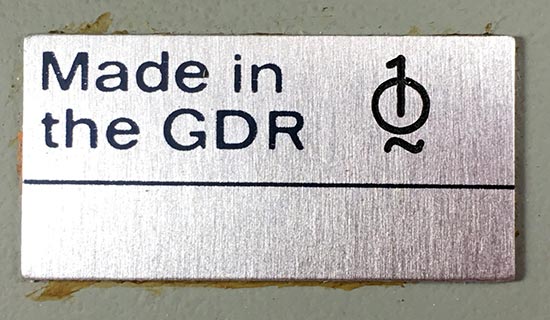

"Hergestellt in der DDR" und das Qualitätssiegel

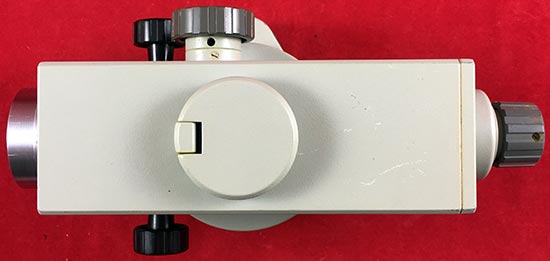

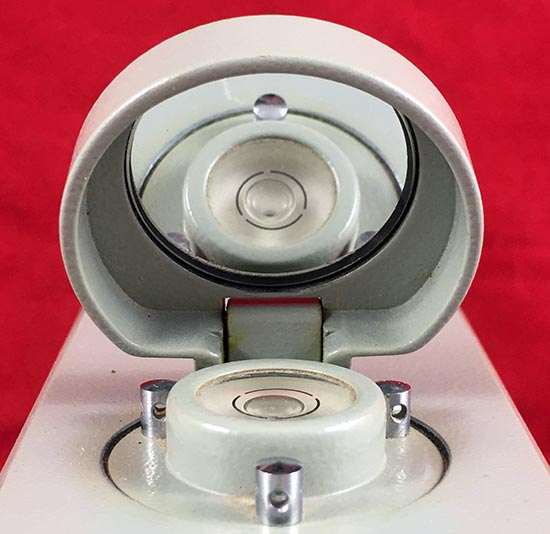

Ansicht von oben, links das Objektiv, mittig die abgedeckte Dosenlibelle und rechts das Okular

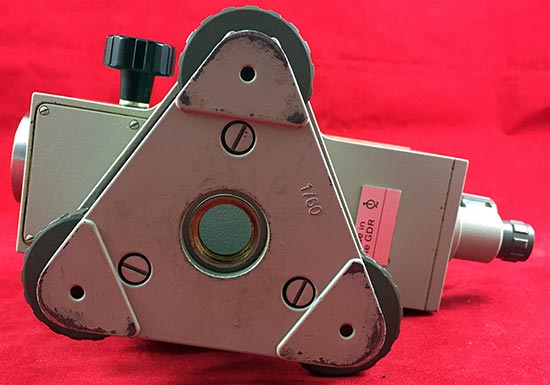

Ansicht von unten

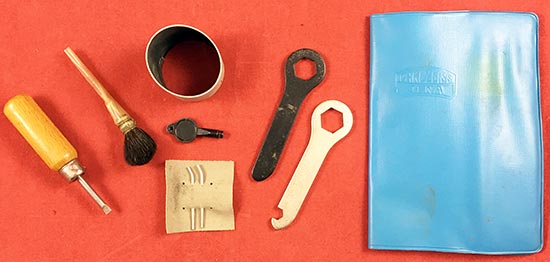

Das Zubehör

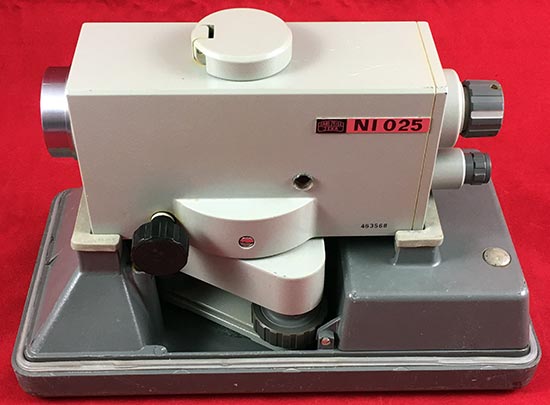

Das Ni 025 in der Transportbox aus Metall

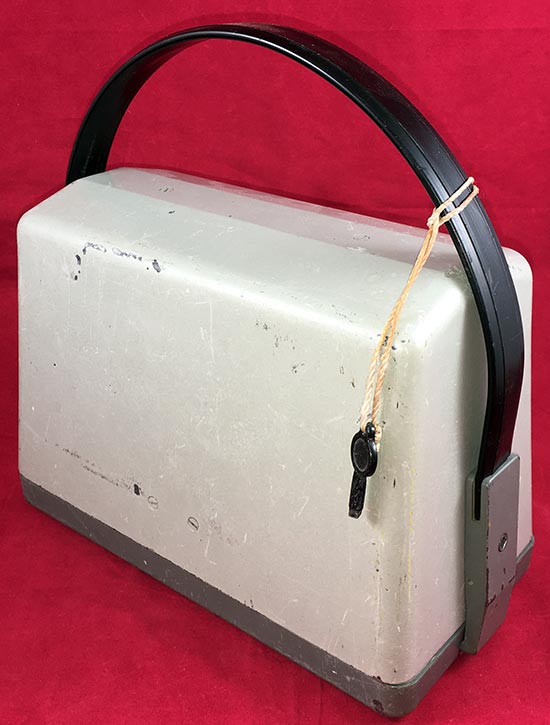

Die Transportbox aus Metall mit Trageriemen und Schlüssel
