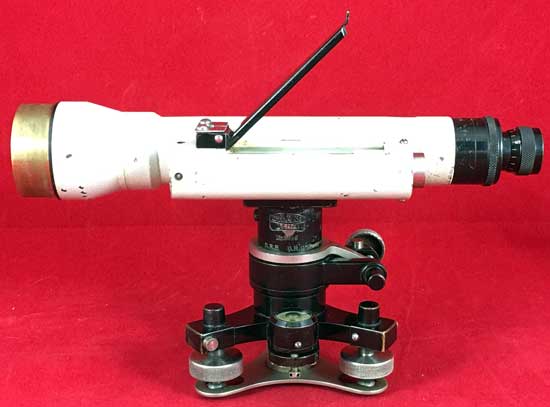

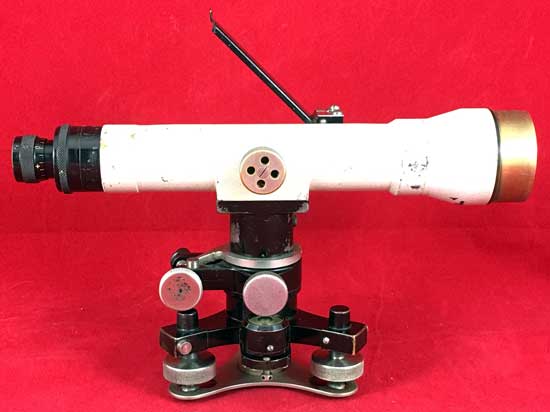

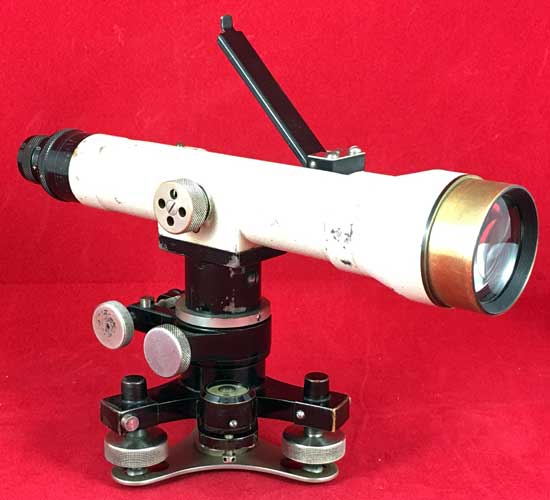

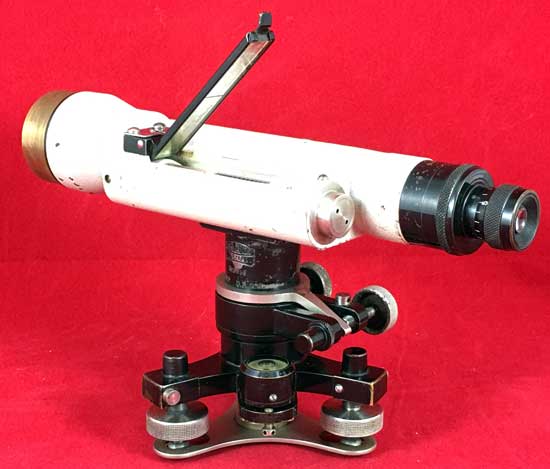

Nivellierinstrument Ni V

Beschreibung

Nivellierinstrument Ni V - Herstellungsnummer 8818

Hersteller: Carl Zeiss Jena
Vergrößerung: 30-fach
Freier Objektivdurchmesser: 35 mm
Länge des Fernrohres: 230 mm
Baujahr: 1925

"Kleine Nivellierinstrumente für technische Zwecke, die infolge ihrer unverwüstlichen Konstruktion (Libellengehäuse und Fernrohr aus einem Stück) besonders für die Baustelle geeignet sind. Die Instrumente besitzen nur für die Seitenrichtung Feineinstellung; die Einstellung der Libelle mit besonderer Spiegelablesung geschieht durch die Dreifußschrauben. Das Fernrohr wird durch die innere Linse für die verschiedenen Entfernungen scharfgestellt; es vergrößert 20x bei Nivellierinstrument IV, 30x bei Nivellierinstrument V. Die Zentimeterfelderteilung kann mit Nivellierinstrument IV bis auf 250 m und mit Nivellierinstrument V bis auf etwa 350 m abgelesen werden. Das Fernrohr hat Entfernungsmeßfäden in solchem Abstand, daß sich die Entfernungen aus der Lattenablesung l bei Nivellierinstrument IV nach der Formel: E = 0,10 m + 100 l, bei Nivellierinstrument V nach der Formel: E = 0,15 m + 100 l genau ergeben."

Quelle: Geo 37, ZEISS Geodätische Instrumente, Carl Zeiss Jena, Seite 11

Voll funktionsfähiger Zustand, jedoch unjustiert. Der Zustand ist hervorragend. Alle Räder und Schrauben drehen butterweich, der Durchblick ist klar und ohne Einschlüsse. Das Fadenkreuz ist scharf erkennbar und die Libellen spielen ein ohne Spiel an den Fußschrauben. Das war noch wahre Feinmechanikerkunst! Das Instrument ist jetzt 92 Jahre alt und funktioniert wie am ersten Tag!

Mit originaler Eichenholztransportbox, Schraubendreher, Sechskant-Ringschlüssel, Sonnenblende, Stativanzugschraube, Gewindeschutzschraube, Objektivdeckel, Staubpinsel, Justierstift und Ölbehälter.

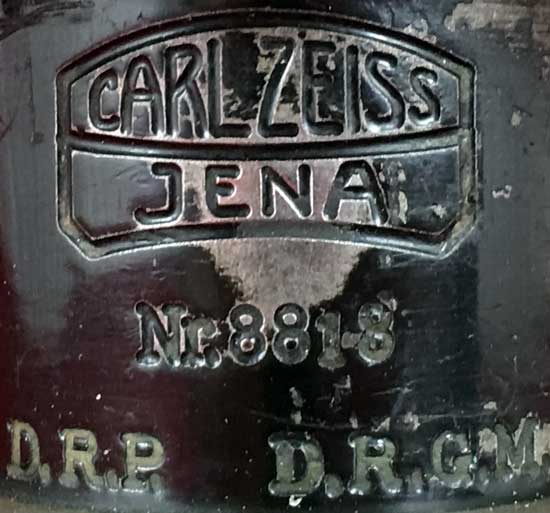

Hersteller, Herstellungsnummer, Deutsches Reichs Patent, Deutsches Reichs Gebrauchs Muster

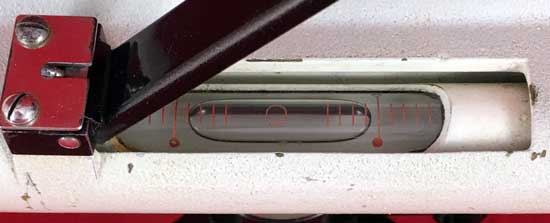

Einspielende Röhrenlibelle

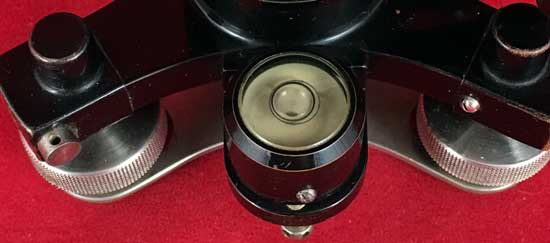

Einspielende Dosenlibelle

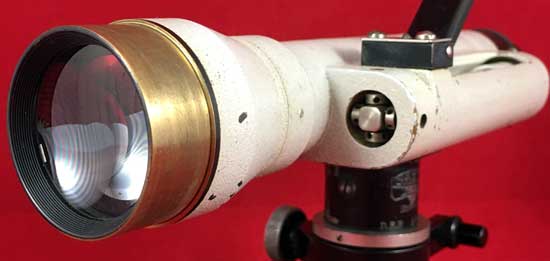

Objektivansicht

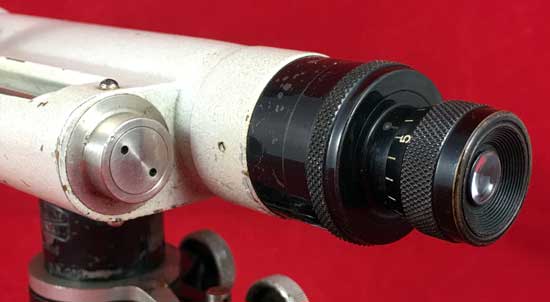

Okularansicht

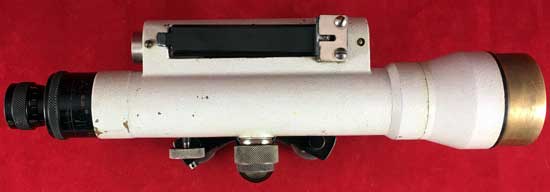

Draufsicht

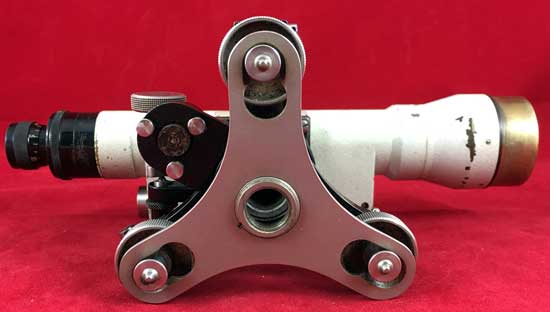

Ansicht von unten

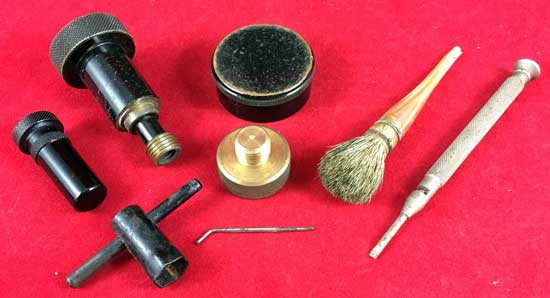

Das komplette Zubehör

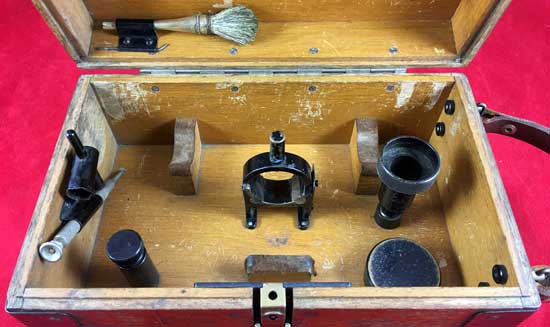

Das Zubehör in der Transportkiste

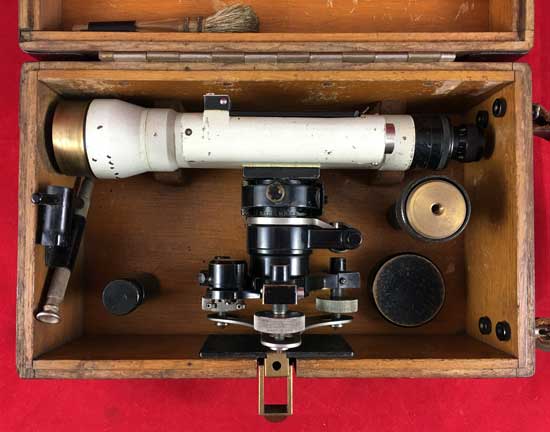

Das Nivellierinstrument in der Transportkiste

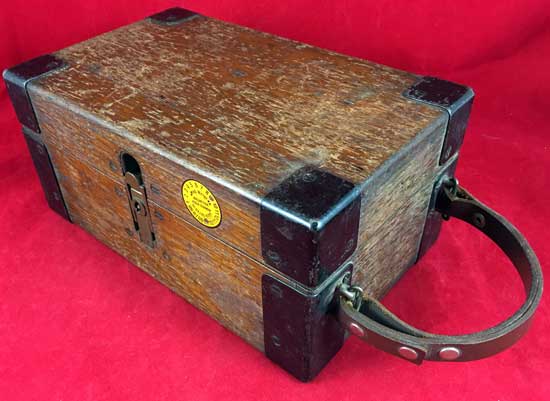

Die Transportkiste
