Lotstab-Entfernungsmesser Kipplodis

Beschreibung

Lotstab-Entferungsmesser "Kipplodis" mit "Steilsichtaufsatz" - Herstellungsnummer 33757

Hersteller: Carl Zeiss Jena

"Optische und mechanische Daten
Fernrohrvergrößerung: 18fach

Freie Objektivöffnung: 26 mm
Objektivbrennweite: 180 mm

Kürzeste Zielweite: 1,5 m

Fernrohrlänge: 200 mm

Multiplikationskonstante: 20,00

Additionskonstante: 0

somit 1 Lattenintervall vin 1/2 cm entsprechend 10 cm Entfernung

Empfindlichkeit der Nivellierlibelle: 30''/2 mm

Neigungsbereich des Fernrohres: +/- 30°

Ablesegenauigkeit am Vertikalkreis: 2^c oder 1'

Vergrößerung der Ableselupe: 8fach

Angabe der Reduktionsteilung: cm pro 10 m

Höhe des Instruments: 17,5 cm

Gewicht des Instruments: 2,0 kg

Gewicht des Holzbehälters: 1,8 kg

Höhe der Fernrohrziellinie über Boden bei Kipplodis-Stativ in Mittelstellung: 155 cm

Höhe des Lotstabs in Mittelstellung: 1,45 m (+/- 0,20 m)

Empfindlichkeit der Dosenlibelle des Lotstabs: 25'/2 mm

Gewicht des normalen Lodosstativs: 2,0 kg

Länge der Lodislatten (2 Stück) je: 4 m

Gewicht einer Lodislatte: 4,5 kg

Empfindlichkeit der Dosenlibelle der Lodislatte: 25'/2 mm"

Quelle: Gebrauchsanweisung zum ZEISS Lotstab-Entfernungsmesser "Lodis" und "Kipplodis" mit "Steilsichtaufsatz",

Druckschriftennummer: Geo 139/I, Seite 1

Mit dem Kipplodis kann eine optische Distanzmessung, eine optische Aufnahme durch rechtwinklige Koordinaten, das Nivellieren und die Trigonometrische Höhenmessung in flachem und hügeligen Gelände durchgeführt werden.

Sehr guter, fast neuwertiger und kaum benutzter Zustand.

Mit originaler Holztransportkiste, Steilsicht-Prismenaufsatz, Staubpinsel, Maulschlüssel und Ableselupe.

Leider fehlt der Lotstab.









Hersteller, Herstellungsnummer
Sonnenblendrohr, Fokussierschraube, Klemmschraube für Fernrohrkippung, Feinstellschraube für Seitenbewegung (v.r.)
Hier sind die Distanzmesskeile im Objektiv gut erkennbar.
Okular mit Dioptrieneinstellung
Doppelpentagonprisma oberhalb des Fernrohres
Nivellierlibelle mit nach links aufgeklapptem Ablesespiegel
Höhenbogen mit Reduktions- und Gradteilung
aufgesteckte Ableselupe beim Indexstrich mit Nonius
Ablesung am Index der Reduktionsteilung durch die Ableselupe

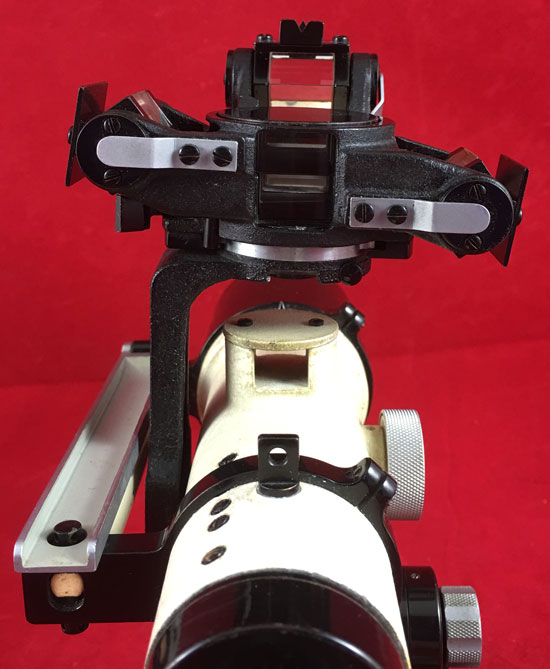

auf das Doppelpentagonprisma aufgesetzter Steilsichtprismenaufsatz
Steilsichtprismenaufsatz

Zubehör: Steilsichtprismenaufsatz, Staubpinsel, Maulschlüssel und Ableselupe
geöffnete Holztransportkiste mit Kipplodis und Zubehör

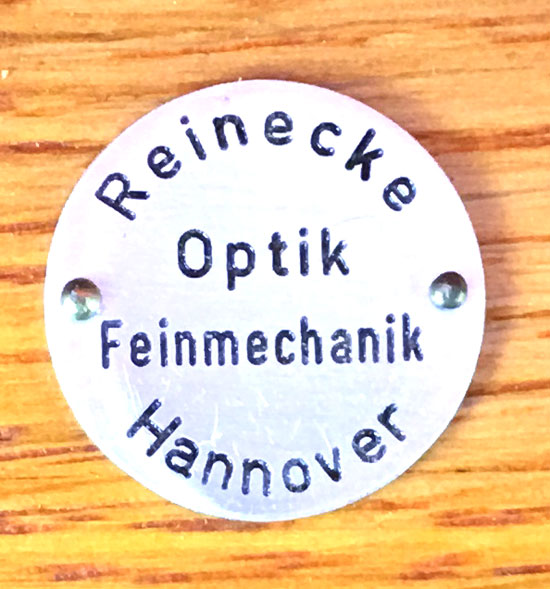

Metallschild im Deckel des Händlers aus Hannover
