Präzisions-Zenitlot PZL 100

Beschreibung

Automatisches Präzisions-Zenitlot PZL 100 - Nummer 203199

Hersteller: VEB Carl Zeiss Jena
Vergrößerung: 31,5-fach
Freie Objektivdurchmesser: 40 mm
Sehfeldwinkel: 1,3 °
kürzeste Zielweite: 2,2 m

"Das Automatische Präzisions-Zenitlot PZL 100 ist für alle geodätischen und markscheiderischen Aufgaben geeignet, bei denen ein mittlerer Lotfehler von +/- 1 mm auf 100 m zulässig ist.
Die Hauptanwendungsgebiete sind:

Zenitlotungen bei der Errichtung von Hochhäusern, Schornsteinen, Förder-, Bohr- und Kühltürmen sowie Sende- und Empfangsanlagen,
Spezialaufgaben in der Industrievermessung und im Bergbau,
Deformationsmessungen an Bauwerken."

Quelle: Gebrauchsanleitung Automatisches Präzisions-Zenitlot PZL, Seite 7, Druckschriften-Nr. 10-G 126-1

Es handelt sich hier um ein Modell aus der ersten Serie. Diese erste Serie ab Anfang der 50-er Jahre hatte die grüne Lackierung, bevor die graue Lachierung Anfang der 60-er Jahre folgte.

Funktionsfähiger Zustand, jedoch unjustiert.

Mit originaler Holztransportbox, 2-teiliger Sonnenblende, Sechskant-Ringschlüssel, Ölbehälter aus Glas (gefüllt), 2 Justierstiften und originaler Gebrauchsanleitung.

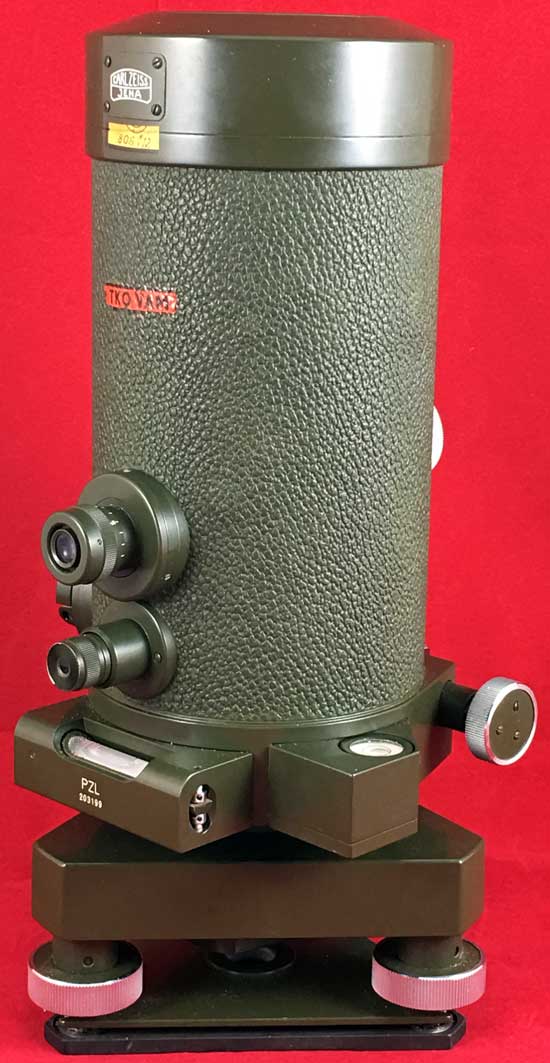

Okularansicht: oben das Okular, unten das Ablesemikroskop für den Teilkreis, links der Beleuchtungsspiegel für den Teilkreis, rechts die Dosenlibelle, mittig die Röhrenlibelle
links an der Röhrenlibelle die Justierschrauben, rechts die Seitenfeintriebschraube
mittig der Fokussierknopf, unten mittig der Klemmhebel für die Seitenbewegung

das Herstellerlogo
die Modellbezeichnung und die Herstellungsnummer
die einspielende Dosenlibelle
der geöffnete Beleuchtungsspiegel für den Horizontalkreis
das optische Lot im Dreifuß
Objektivansicht
Draufsicht auf das Objektiv
Ansicht von unten auf den Dreifuß
das PZL im Transportkoffer mit dem Zubehör
die Gebrauchsanleitung

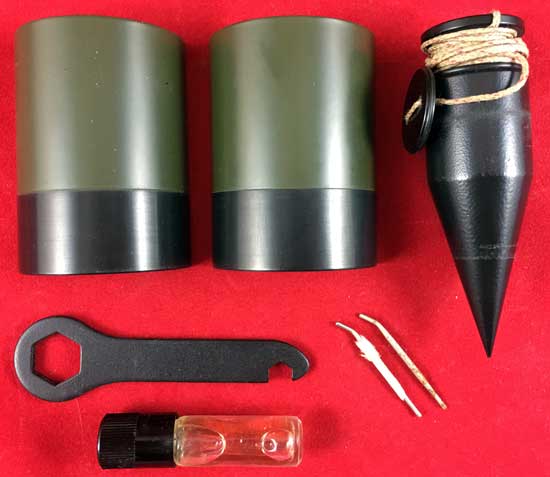

das Zubehör
die Transportkiste aus Holz
