Reduktions-Tachymeter Dahlta 020

Beschreibung
Reduktionstachymeter Dahlta 020 - Herstellungsnummer: 106324 Hersteller: VEB Carl Zeiss Jena Freier Objektivdurchmesser: 40 mm Vergrößerung: 25-fach Sehfeldwinkel: 1,25 ° Teilkreisteilungen: 400 gon Kürzeste Zielweite: 3 m "Das neue Reduktions-Tachymeter Dahlta 020 ist ein Universalinstrument für Topographie und Ingenieur-Tachymetrie sowie für trigonometrische und polygonometrische Vermessungen, dei denen ein mittlerer Fehler bis zu +/- 15 cc bzw. +/- 5 " für die einmal in beiden Fernrohrlagen gemessene Richtung zulässig ist. Der mittlere Messfehler beträgt bis 100 m Entfernung für die Strecke +/- 0,10 bis +/- 0,20 m für den Höhenunterschied mit der Konstante 10 bis +/- 0,05 m mit der Konstante 20 +/- 0,05 bis +/- 0,10 m mit der Konstante 100 +/- 0,10 bis +/- 0,20 m. In Verbindung mit der Nivellierlibelle findet das Dahlta für technische Nivellements Anwendung." Quelle: Gebrauchsanleitung zum Dahlta 020, Druckschriften-Nr. CZ 10-G 166-1 w, Seite 3 Voll funktionsfähiger Zustand, jedoch unjustiert. Mit originaler Holztransportbox, Putztuch, Wetterschutzhaube, 2 Ersatzglühbirnen und Sonnenblende.

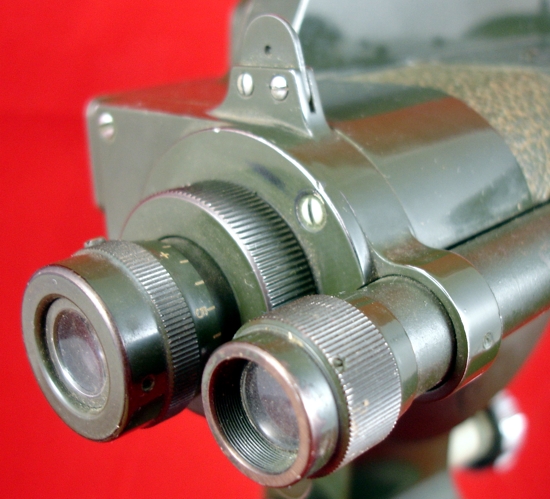

Links das Fernrohrokular und das Ablesemikroskop, rechts das Fernrohrobjektiv

Oben das Warenzeichen des Herstellers, darunter die Modellbezeichnung und unten die Herstellungsnummer	Die Qualitätsstufe "1" und die Nummer dazu. Deren Bedeutung ist mir leider unbekannt. Hinweise erbeten.
Links die Höhenindexlibelle mit Ableselupe, rechts der Beleuchtungsspiegel für die Teilkreise
Links die Röhrenlibelle, mittig die Dosenlibelle, rechts die Repetitionsklemme



Aufklebestreifen und Beschriftungen auf der Transportkiste
