Logarithmischer Tachymeterkeil Lotakeil
|
Logarithmischer Tachymeterkeil Lotakeil für Theo 030 - Nr. 123887
|
|
|
Das Funktionsprinzip sowie der Einsatzbereich des Lotakeiles ist im Prospekt zum ZEISS LOTAKEIL
- Druckschriften-Nr. CZ 10-068-1 von 1954 sowie
- Druckschriften-Nr. CZ 10-182-1 von 1955
des VEB Carl Zeiss Jena sehr anschaulich beschrieben.
Informationen zum Aufbau erhalten Sie nach dem Betrachten der Bilder weiter unten. Diese stammen aus der Gebrauchsanleitung zum Lotakeil 004.
|
|
|
Bilder
|
|

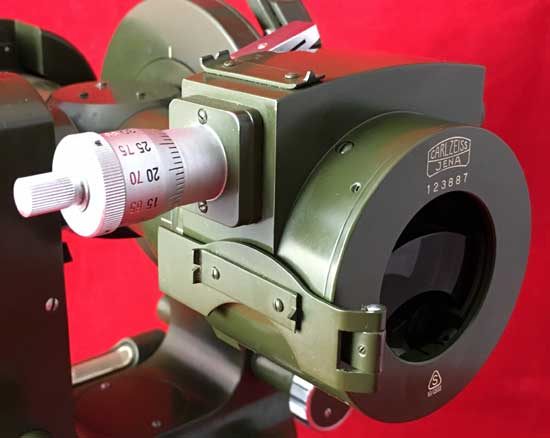

 Lotakeil auf dem Objektiv vom Theo 030 |
|
 Lotakeil auf dem Objektiv vom Theo 030 - von rechts hinten auf die Mikrometertrommel |
|
 Lotakeil auf dem Objektiv vom Theo 030 - andere Seite |
|

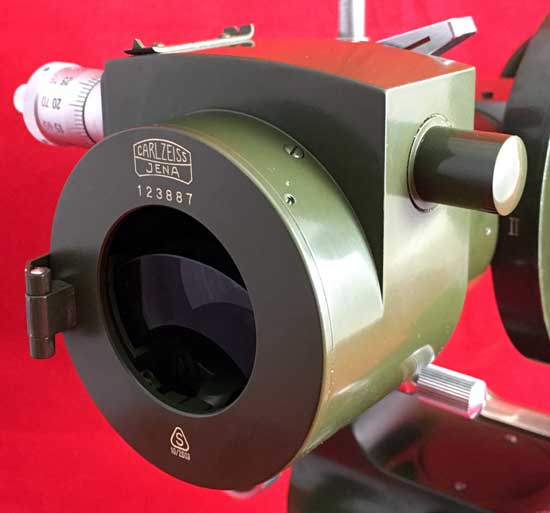

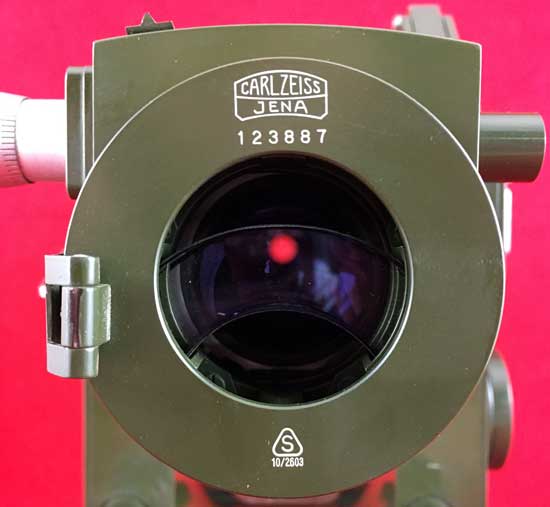

 Frontalansicht auf den Lotakeil |
|

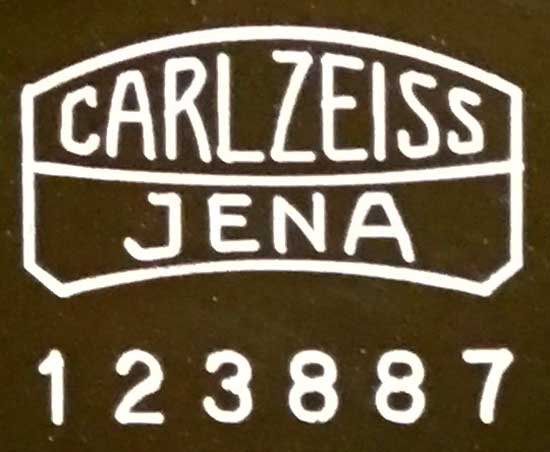

 Hersteller und Herstellungsnummer |
|

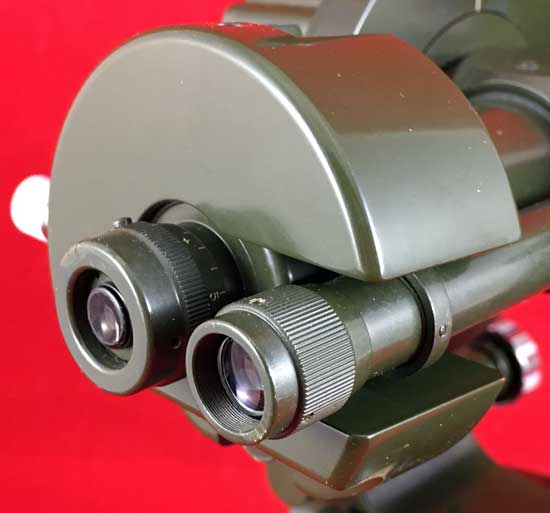

 Gegengewicht auf dem Theo 030, okularseitig |
|
 Gegengewicht auf dem Theo 030, okularseitig - andere Seite |
|
 Gegengewicht auf dem Theo 030, okularseitig - von unten links auf die Kimme des Fernrohres
|
|

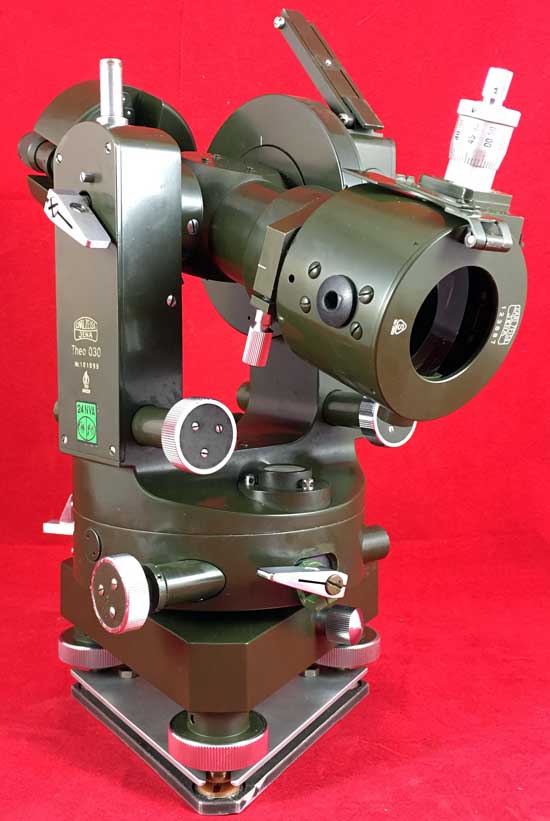

 Gesamtansicht des Theo 030 mit Lotakeil
|
|

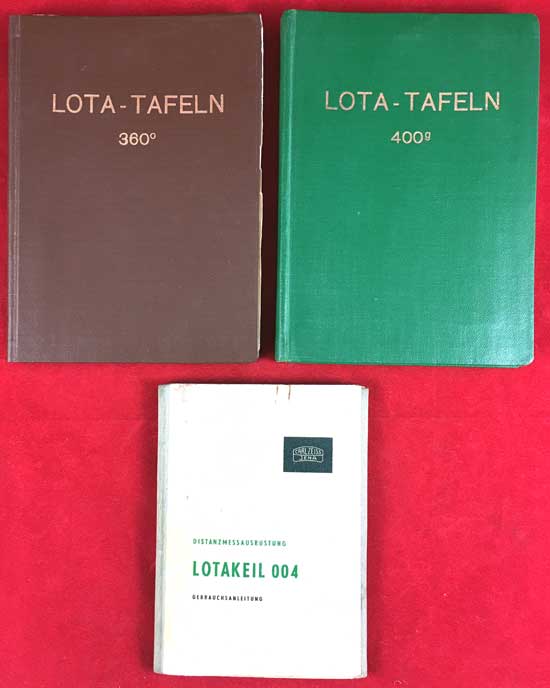

 Lota-Tafel 360° und 400g sowie die Gebrauchsanleitung
|
|

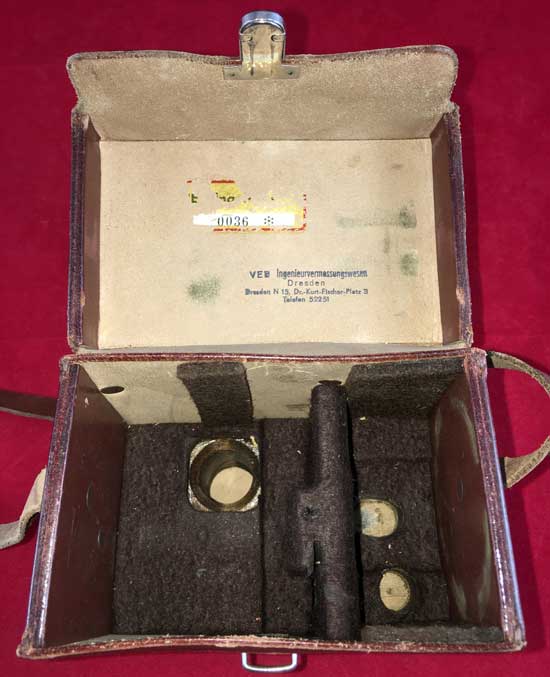

 Blick in die geöffnete Transportbox aus Leder
|
|
 Transportbox mit Trageriemen, beides aus Leder
|
|
|

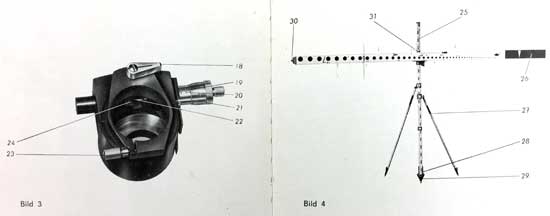

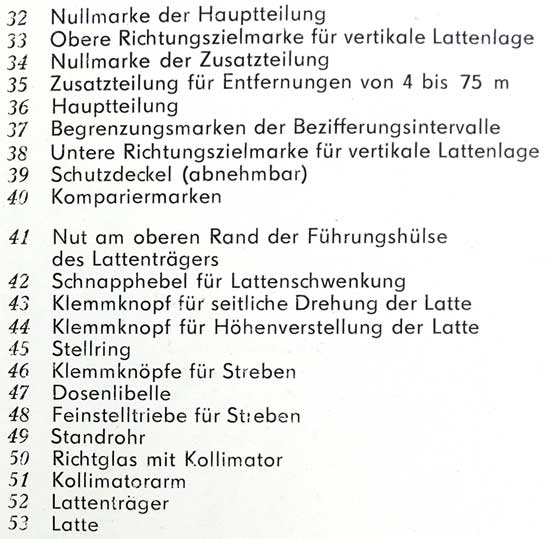

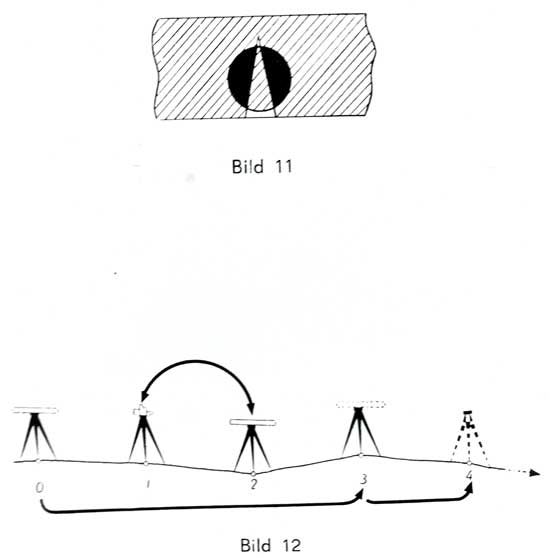

Auszug aus der Gebrauchsanleitung
|
|
  |
|
  |
|
  |
|
  |
|
  |
|
 |
|
 |
|
 Handschriftlicher Eintrag auf einem losen Zettel in der Gebrauchsanleitung von 1964 und 1965
|
|
